Learning Naturalistic Driving Environment with Statistical Realism

论文：Xintao Yan et al., Learning naturalistic driving environment with statistical realism 期刊：Nature Communications, 2023, 14:2037 DOI：https://doi.org/10.1038/s41467-023-37677-5

NeuralNDE 是一个面向自动驾驶训练与测试的多智能体交通环境生成框架：用 Transformer 行为模型学习真实驾驶行为分布，用 Conflict Critic 控制危险事件出现的频率与类型，用 Safety Mapping Network 修正不合理的危险行为，并用 GAN/GAIL 式对抗训练缓解长时间自回归仿真中的分布偏移，最终使正常驾驶与安全关键事件在统计层面都接近真实世界。

研究背景：为什么需要 Naturalistic Driving Environment？

自动驾驶开发依赖大规模仿真。现有仿真器（CARLA、AirSim、DRIVE Sim 等）主要强调车辆动力学、渲染和传感器模拟，而背景交通行为多采用轨迹回放、启发式规则或传统微观交通模型。论文指出：

\boxed{\text{Simulator fidelity} \neq \text{Driving-environment fidelity}}

真正的目标是让模拟交通在统计意义上与真实世界一致：

\boxed{P_{\text{simulation}} \approx P_{\text{real world}}}

而不只是单条轨迹"看起来像"。难点集中在长尾安全关键事件：crash rate、crash type、crash severity、near-miss、PET 等。

三大挑战

1. Curse of Dimensionality：真实交通是 $N$ 个智能体在长时间跨度上的联合演化，需要建模高维联合分布 $P(a_1,\ldots,a_N \mid S_{t-\tau:t})$ 。

2. Curse of Rarity：crash 的发生率约为 $10^{-6}$ 次/英里，真实数据几乎全是正常驾驶。普通模仿学习只能学好 $P(\text{normal})$ ，却学不准 $P(\text{safety-critical})$ ——单步预测看似不错，rollout 后的 crash 统计量却可能严重偏离真实世界。

3. Distribution Shift：自回归 rollout 中，单步微小误差逐步累积，加上多智能体间的错误传播，最终可能导致 off-road、不合理碰撞甚至 simulation collapse。

NeuralNDE 整体框架

作者将问题拆为三层：行为建模 + 安全控制 + 分布校正，对应四个模块：

Behavior Modeling Network $F_M$ ：真实驾驶员通常会怎么行动？
Conflict Critic $F_C$ ：当前潜在危险行为是否应该真正发生？
Safety Mapping Network $F_S$ ：若不该发生，如何修正为安全可行行为？
Discriminator $D$ ：长期生成的轨迹整体上是否像真实世界？

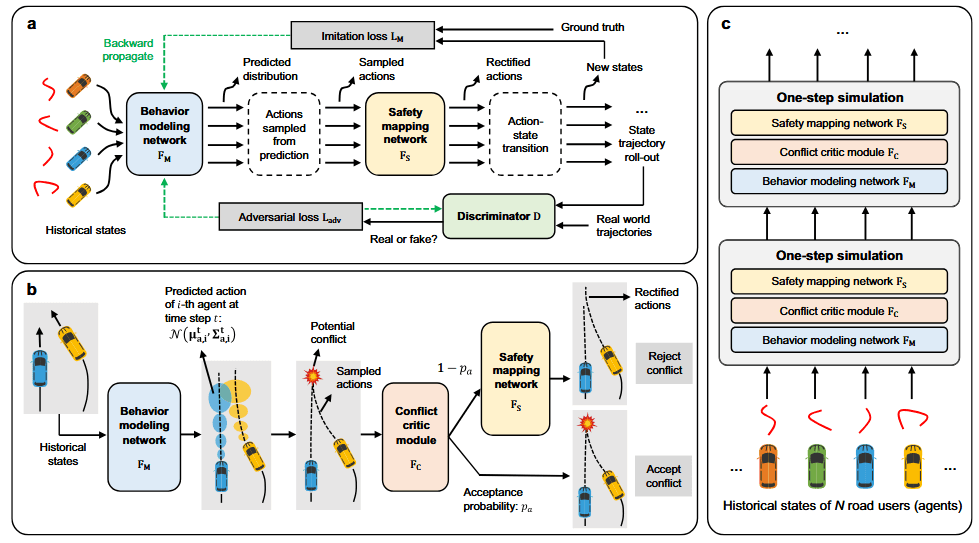

NeuralNDE 模型流程图

单步推理流程可抽象为：

\boxed{S_{t-H:t} \xrightarrow{F_M} A_t \xrightarrow{F_C/F_S} A_t' \xrightarrow{T} S_{t+1}}

训练阶段再通过 $D(\tau_{\text{sim}}) \leftrightarrow D(\tau_{\text{real}})$ 约束长期轨迹分布。其中 $F_S$ 在联合训练前预训练完成并固定， $F_M$ 与 $D$ 通过 imitation loss 和 adversarial loss 联合训练。

模块一：Behavior Modeling Network $F_M$

用 Transformer 建模多智能体交互

每个 road user 被视为一个 Agent Token，输入是所有车辆在历史窗口中的状态 $S_{\tau:t}^{N}$ ，目标是联合预测所有车辆的未来动作：

P(a_1^t,\ldots,a_N^t \mid S_{\tau:t}^{N})

选择 Transformer 的三个理由：

Self-Attention 天然建模交互： $\text{Attention}(Q,K,V) = \text{softmax}(QK^T/\sqrt{d})V$ 直接学习车辆间相互影响；
可扩展：实验中最多同时处理 $N=32$ 个对象，"一个 agent 一个 token"的设计可继续扩展；
排列不变：车辆位于二维空间、没有自然一维顺序，因此去掉了 positional encoding，token 排列不影响预测。

网络结构：Historical states → Frequency Encoding → Input Embedding → Transformer/BERT Layers ×4 → Prediction Heads（Mean / Variance / Heading）。关键超参：历史窗口 $\tau=5$ 、步长 0.4s、hidden dim 256、4 个 attention heads、FFN dim 512、预测 horizon $\kappa=5$ 。

Frequency Encoding：将低维状态映射到高维空间以表达高频变化：

\gamma(s) = [s, \sin(2^0\pi s), \cos(2^0\pi s), \ldots, \sin(2^{L-1}\pi s), \cos(2^{L-1}\pi s)], \quad L=4

输出分布而非确定性动作

这是关键设计。模型不输出 $a_t = F_M(S_t)$ ，而是输出 Gaussian 分布：

A_t \sim \mathcal{N}(\mu_a^t, \Sigma_a^t)

以显式建模人类驾驶的随机性。协方差简化为对角矩阵，单个 agent 的动作概率为：

p(a_i^t \mid S_t) = \prod_{j=1}^{D} \frac{1}{\sqrt{2\pi}\,\sigma_{i,j}^t} \exp\left[-\frac{(\mu_{i,j}^t - a_{i,j}^t)^2}{2(\sigma_{i,j}^t)^2}\right]

训练目标为真实轨迹的负对数似然（variance 无 ground truth，作为隐变量与 mean 一起学习）：

\mathcal{L}_M = \sum_t \sum_i \sum_j \left[ \log \sigma_{i,j}^t + \frac{(\mu_{i,j}^t - a_{i,j}^t)^2}{2(\sigma_{i,j}^t)^2} \right]

实现细节：论文实验中并非直接预测 acceleration / yaw rate，而是直接预测未来 vehicle states（position mean、position variance、deterministic heading）。

模块二：Conflict Critic $F_C$

由于正常数据远多于危险数据， $F_M$ 对 safety-critical 情形的统计建模不准，可能产生不真实的 crash rate 或错误的 crash type 分布。

输入输出：输入当前向未来预测 $\kappa$ 步的所有车辆轨迹 $S_N^{t:\kappa}$ ，输出 acceptance probability $p_a = F_C(S_N^{t:\kappa})$ ，即"该潜在冲突是否应被保留"。

核心思想：传统安全机制是"有冲突就拒绝"，但这会让仿真中 $P(\text{crash}) = 0$ ，不符合真实世界。NeuralNDE 认为：

\boxed{\text{Dangerous} \neq \text{Unrealistic}}

真实世界确实存在激进驾驶、未让行、违规变道、near-miss 和 crash，因此：

\text{Potential Conflict} \rightarrow \begin{cases} \text{Accept}, & p_a \\ \text{Reject + Safety Mapping}, & 1 - p_a \end{cases}

且 $p_a$ 是轨迹相关的——不同危险模式有不同接受概率，从而同时控制危险事件的频率与模式。

概率校准分两步：

匹配总体 crash rate：先设统一概率 $p_{ua}$ ，反复仿真，按下式迭代直到 $c_{sim} \approx c_{gt}$ ：

p_{ua}^{i+1} = \frac{c_{gt}}{c_i}\, p_{ua}^{i}

匹配 crash type 分布：对每种 crash type $j$ 设 $p_a^{(j)}$ ，在保持总 crash rate 不变（ $\sum_j p^{(j)} p_a^{(j)} = p_{ua}$ ）的约束下解得：

p_a^{(j)} = p_{ua} \cdot \frac{c_{gt}^{(j)}}{p^{(j)}}

因此 $F_C$ 本质是一个统计校准器，而不仅是碰撞检测器。

模块三：Safety Mapping Network $F_S$

当 Conflict Critic 拒绝某个危险行为时，需要将其修正为安全可行行为：

A_N^{t:\kappa,*} = F_S(S_N^t, A_N^{t:\kappa})

原始动作无冲突则保持不变，预测会导致 crash 则修改动作消除冲突。

训练数据不依赖稀少的真实 crash 数据，而是由一个 Physics-based Safety Guard 作为 teacher：当两车即将碰撞时加入 repulsive force 并投影到车辆 heading 方向，生成大量 (unsafe state/action, safe action) 样本，用 L1 损失训练：

L_S = \| F_S(S, A) - A^* \|_1

训练完成后 $F_S$ 固定并嵌入 NeuralNDE。这样既保留物理安全知识，又能融入神经网络仿真管线。

解耦作用：没有 $F_S$ 时， $F_M$ 必须同时兼顾行为真实性与安全约束，两个目标在 crash 数据极少的情况下互相冲突。引入 $F_S$ 后：

F_M \rightarrow \text{专注真实行为建模}, \qquad F_S \rightarrow \text{专注安全修正}

实验表明 Safety Mapper 可将 crash rate 等建模误差降低多个数量级。

模块四：对抗训练缓解 Distribution Shift

长期自回归 rollout 不可避免产生分布偏移，因此引入 Discriminator $D$ ：输入一条轨迹，判别其是真实还是生成。结构为 Trajectory → Frequency Encoding → MLP（ $1024 \to 512 \to 256 \to 1$ ，LeakyReLU）。对抗损失：

\mathcal{L}_{adv} = \mathbb{E}_{\tau \sim p_R}[\log D(\tau)] + \mathbb{E}_{\tau \sim p_G}[\log(1 - D(\tau))]

整体训练目标：

\boxed{\mathcal{L} = \mathcal{L}_M + \beta \mathcal{L}_{adv}}

$\mathcal{L}_M$ 负责局部行为精度， $\mathcal{L}_{adv}$ 负责长时程分布真实性。

完整推理流程

F_M(S_t) \rightarrow P(A_t \mid S_t) \xrightarrow{\text{sample}} A_t \rightarrow S_{t:t+\kappa} \xrightarrow{F_C} p_a

A_t' = \begin{cases} A_t, & \text{无冲突，或以概率 } p_a \text{ 接受} \\ F_S(S_t, A_t), & \text{以概率 } 1 - p_a \text{ 拒绝并修正} \end{cases} \qquad S_{t+1} = T(S_t, A_t')

如此循环 $S_0 \rightarrow A_0 \rightarrow S_1 \rightarrow \cdots \rightarrow S_T$ 。因此 NeuralNDE 本质不是轨迹预测器，而是一个 generative driving environment，可进行小时级仿真。

实验设置与评估

数据集：以美国 Ann Arbor 的 AA roundabout 数据集为主（2.5Hz 轨迹，含 crash 轨迹、视频与警方报告），并用德国 rounD 数据集验证正常驾驶行为。

仿真设置：每个 episode 仿真 1 小时（3600s，步长 0.4s），用 2s 真实轨迹初始化；新车辆按 Poisson 过程进入路网（到达率根据真实数据校准）；发生 crash 则 episode 终止。共约 15,000 个仿真小时用于验证。

评估指标：不看 ADE/FDE，而看统计分布是否匹配，用 Hellinger Distance 与 KL Divergence 比较 $P_{real}$ 与 $P_{sim}$ ，覆盖：

正常驾驶：速度分布、车距分布、让行距离/速度分布；
安全关键：crash rate、crash type 分布、crash severity 分布、near-miss 距离分布、PET 分布。

主要结果

正常驾驶：NeuralNDE 能较好复现速度、车距与让行行为的分布，并能体现不同驾驶员的异质性（激进 vs. 保守）。

安全关键事件：真实 crash rate 为 $1.21 \times 10^{-4}$ crash/km，NeuralNDE 为 $1.25 \times 10^{-4}$ crash/km，高度接近；同时匹配 crash type 与 crash severity 分布，并能复现真实的 near-miss 距离分布与 PET 分布。论文展示的三类典型生成事故——angle crash（未让行）、sideswipe crash（违规变道）、rear-end crash（未保持安全距离）——与真实摄像头记录的事故模式相似。

消融实验：

去掉的组件	退化的能力
Transformer	多智能体交互建模
GAN/GAIL	长时程分布真实性
Conflict Critic	安全关键事件统计
Safety Mapping	crash rate / 安全真实性

可扩展性：扩展到大型路网时，仅在关键交互节点（交叉口、环岛、高速出入口）使用 NeuralNDE，普通路段使用 IDM / SL2015 等传统模型，降低数据需求与误差累积。

三个挑战与三个对策、核心创新

挑战	NeuralNDE 对策
Curse of Dimensionality	Transformer 多智能体建模
Curse of Rarity	Conflict Critic + Safety Mapping
Distribution Shift	GAN/GAIL 对抗训练

从轨迹预测转向环境生成： $History \rightarrow Future$ 变为 $History \rightarrow Action \rightarrow State \rightarrow \cdots$ ，即 Prediction → Simulation；
不过滤所有危险行为：Dangerous ≠ Unrealistic，用 $p_a$ 决定危险行为是否发生，使 Normal / Near-miss / Crash 共存；
把安全规则变成可微的 Neural Mapper： $F_S(S,A) \rightarrow A^*$ ，可理解为将 unsafe action 投影回安全域的 Safety Projection；
用统计分布而非单条轨迹评价仿真：目标是 $P_{sim}(X) \approx P_{real}(X)$ ，关注 Statistical Realism 而非 ADE/FDE。

局限与展望

论文指出一个重要开放问题：人类驾驶员与 AV 交互时的行为可能不同于与普通人类交互时，即 $P(a_{human} \mid S)$ 在 human-human 与 human-AV 场景下分布不同。未来需要考虑 AV 对周边车辆行为的影响（AV → Human Driver Behavior → Traffic Environment）。

NeuralNDE 的价值不在于提出一个"更准的轨迹预测模型"，而在于建立了"从真实轨迹学习 → 生成交通行为 → 控制危险事件 → 长期 rollout → 统计校准"的自然驾驶环境生成范式。一句最值得记住的话：

NeuralNDE 不追求"永远安全"的仿真环境，而追求"像真实世界一样安全"的仿真环境：正常行为要像真实世界，near-miss 要像真实世界，crash 也要以真实世界的频率、类型和严重程度发生。
